一、機床介紹

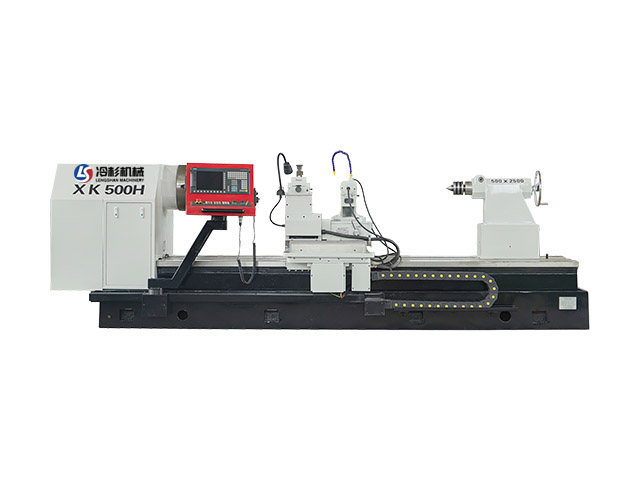

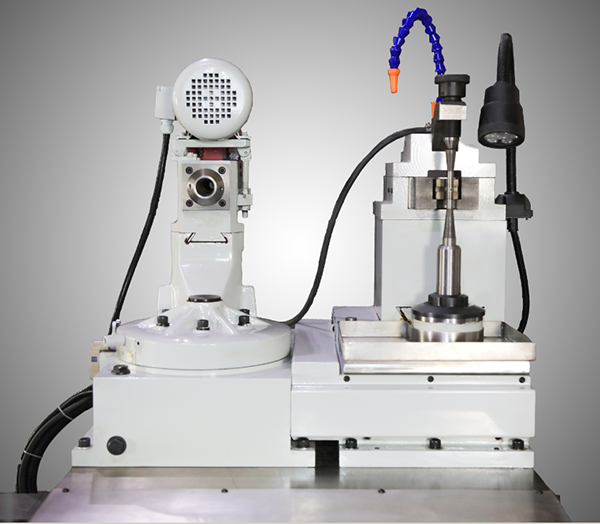

　　XK500H型螺紋鋼軋輥月牙槽數控加工組合機床是用于加工螺紋鋼軋輥“月牙槽 ”的專用加工機床。床身、床鞍、銑頭、頭架、尾座和其他傳動部件，全部按數控機床的要求的精度制作或選配，控制系統采用西門子數控系統，控制上更加穩定，提高了機床的性能。使切削大規格螺紋軋輥“月牙槽”的效率顯著提高，同時也增強了切削碳化鎢輥環的性能。

　　該專用機床適合加工直徑小于500mm,長度小于2500mm的軋輥，可加工的螺紋“月牙槽”規格為5~50mm,能自動切削不同規格、不同旋向的“月牙槽”，能在軋輥周向任意等分(或不等分)的分度或空格;可在軋輥任意位置上自動刻制產品規格、等級、商標等標記。還可以按用戶要求對非標準軋輥的進行任意槽型、文字、標記加工。達到功能突出、一機多用的目的。

　　二、機床主要特點

　　1，技術參數

　　2、機床由四個伺服電機和四個伺服驅動器的全自動加工機床(專利號ZL201720076022.5)。等同于目前由五個伺服控制的機床，提高了機床的加工精度及生產效率，可以大大降低工人的勞動強度，讓用戶享受全自動機床所帶來的性能。

　　3、機床按軋輥重型機床設計，床身采用三條平行導軌，導軌面采用超音頻淬火，精度保持性好，抗震性好。

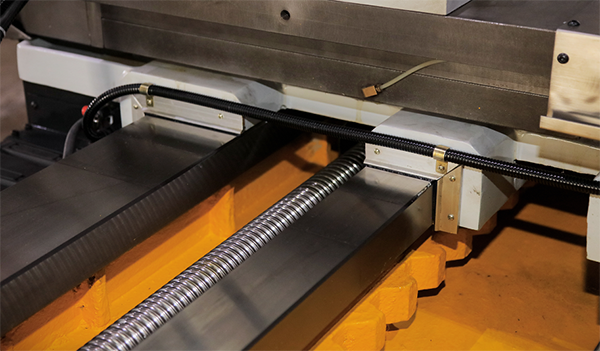

　　4、機床縱橫向均采用高剛性滾珠絲桿螺母副傳動，可實現軋輥一次對刀，多孔型自動定位連續加工

　　5、采用高性能的數控系統，可實現自動編程，自動實現不同孔型，不同旋向的，任意螺旋升角的加工及雕刻標記?？勺詣?dòng)做任意等分分度，任意跳槽，自動刻制廠標、規格代號等標識。

　　6、機床克服同類產品床頭箱蝸輪與主軸配合有間歇，影響加工質量缺點。采用了錐面接觸，保證加工是始終無間歇狀態，提高產品的使用壽命。

　　7、床頭箱主軸軸承采用油池潤換，在同類產品中屬于首創，保證軸承潤滑的同時，也減少因?yàn)檩S承的熱變形導致的主軸傳動不穩定的問題，提高切削效率的同時也提高了機床的穩定性。

　　8、機床尾座采用了重型機床使用的止退裝置，保證了機床切削過程中，尾座不會有任何位移。也保證了機床的正常使用。

　　9、機床主要精度項目：

　　主軸軸向竄動 ≤ 0.01mm

　　主軸錐孔的徑向跳動 靠近主軸端 ≤ 0.005mm

　　300mm處 ≤ 0.02mm

　　溜板移動對主軸軸線的平行度

　　在垂直面內 0.02/300(只許向上偏)

　　在水平面內 0.015/200(只許向前偏)

　　溜板移動對尾座套筒軸線的平行度

　　在垂直面內 0.015/300(只許向上偏)

　　在水平面內 0.015/200(只許向前偏)

　　主軸與尾座兩頂尖的等高度 0.02～0.06(只許尾座高)

　　橫肋銑刻精度

　　橫肋深度 0.01mm

　　刻字深度 0.01mm

　　橫肋表面粗糙度 Ra3.2

　　縱、橫向移動最小單位 0.001mm
